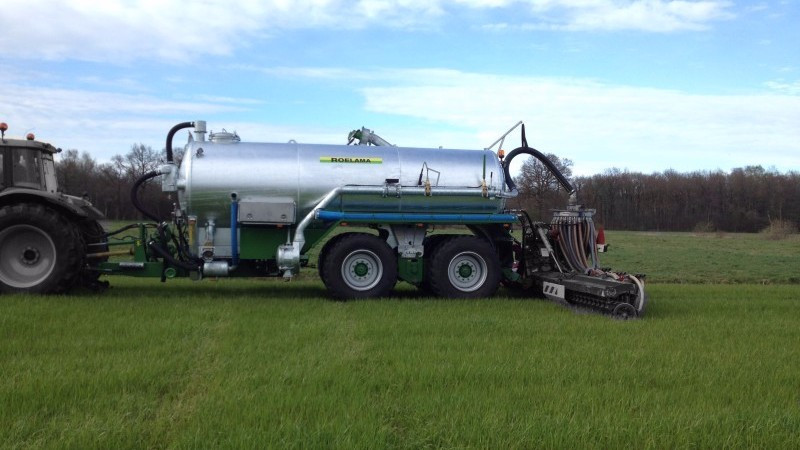

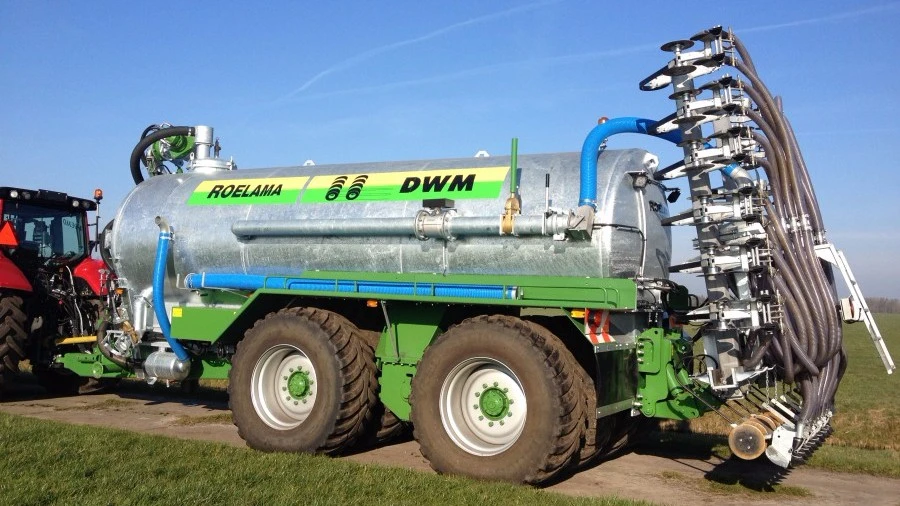

Roelama Dubbeltwin Tandem tanks

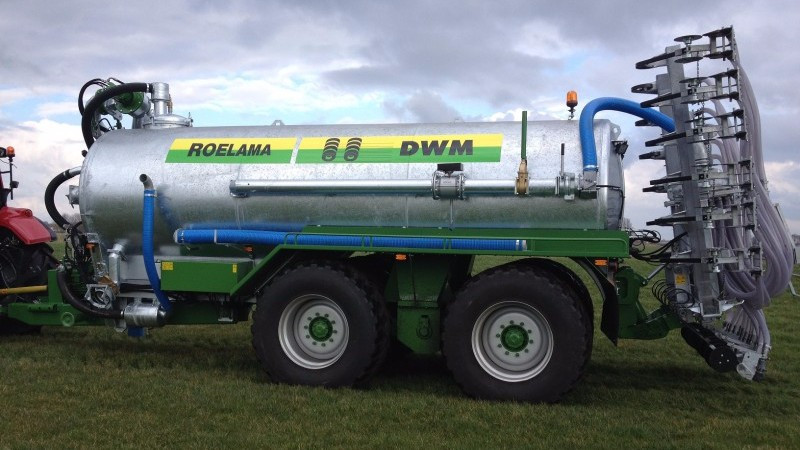

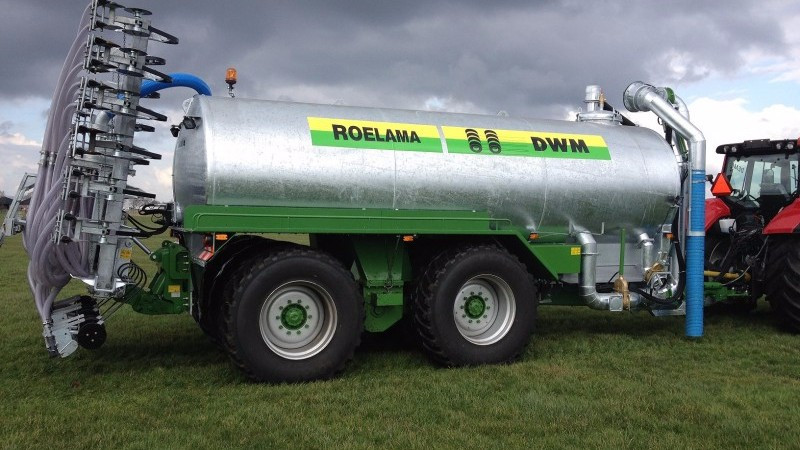

In 2014 introduceert ROELAMA in samenwerking met DWM (fabrikant van 8 wiel tandemonderstellen) een nieuw type mesttank met een nieuw ontwikkeld 8-wielig tandemonderstel.

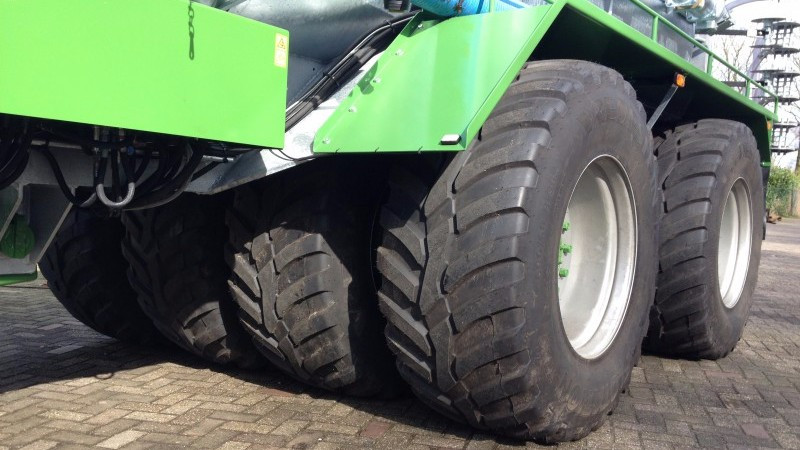

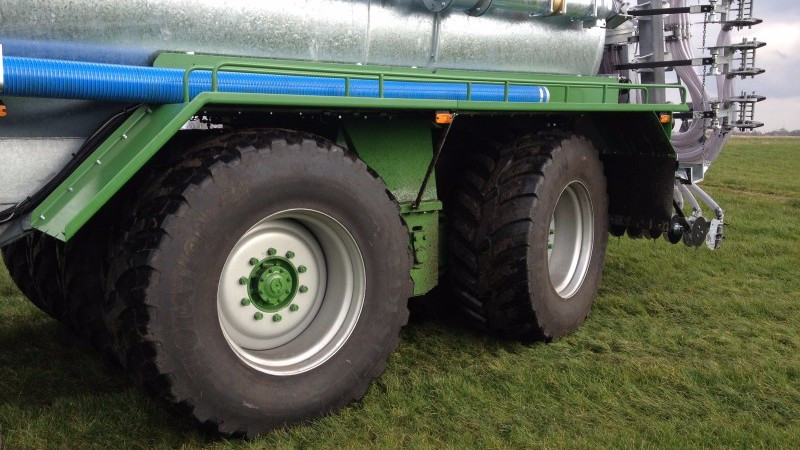

Het onderstel met het principe "8 wielen - 4 sporen" geeft verreweg de beste gewichtsverdeling over een zo groot mogelijk aaneengesloten oppervlak. Dit aaneengesloten oppervlak geeft in zowel de lengte- als in de breedterichting een ideale drukverdeling. Hierdoor worden zodebeschadiging, spoorvorming en structuurbederf voorkomen. Ook is deze drukverdeling op de kavelpaden en de (binnen)wegen van groot belang omdat de druk van de wegkanten wordt weggenomen.

Door de verdeling van de last over 8 wielen, is de druk per wiel gering. Hierdoor kunnen we met de ROELAMA dubbeltwin tandem tank, met 24 ton verdeeld over 8 wielen, werken met een bandenspanning van 1,2 bar bij 40 km/u. Er is dus geen drukwisselsysteem nodig. Daarnaast is het een technische solide, doch onderhoudsarme oplossing. In tegenstelling tot bijvoorbeeld zware, onderhoudsgevoelige schuifas constructies, waarmee welliswaar een 4 sporen systeem wordt bereikt, maar niet op een aaneengesloten oppervlak en waarbij de druk per wiel niet evenredig verdeeld wordt. Ook het totaal dragend oppervlak van de banden is hierbij beduidend kleiner dan bij het dubbeltwin tandem onderstel.

De achterste as van het onderstel is elektrisch hydraulisch gedwongen gestuurd. Het door een PLC aangestuurde hydraulische stuursysteem werkt op basis van Can-Bus en Load Sensing en voldoet daarmee aan de nieuwste eisen wat veiligheid en levensduur betreft. Om de veiligheid te waarborgen schakelt de besturing bij 25 km/u uit, wat de stabiliteit, zeker bij (onverwachte) uitwijkmanoeuvres, ten goede komt. Bij stroomuitval, storing of systeemfouten zorgt de PLC er tevens voor dat de gedwongen besturing direct wordt omgeschakeld van gedwongen naar meelopend gestuurd. Dit systeem kent naast de veiligheid ook het voordeel van de vrije beweging van de trekker ten opzichte van de tank. Er is immers geen commandocilinder nodig die onder zware omstandigheden de trekker rechtdoor wil sturen.

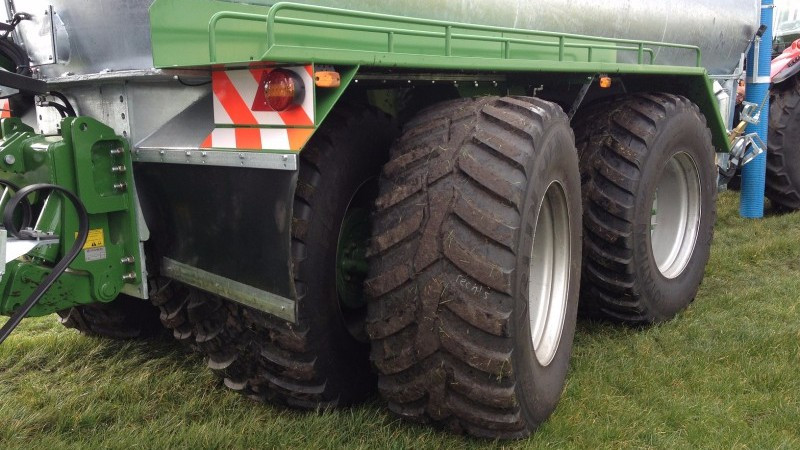

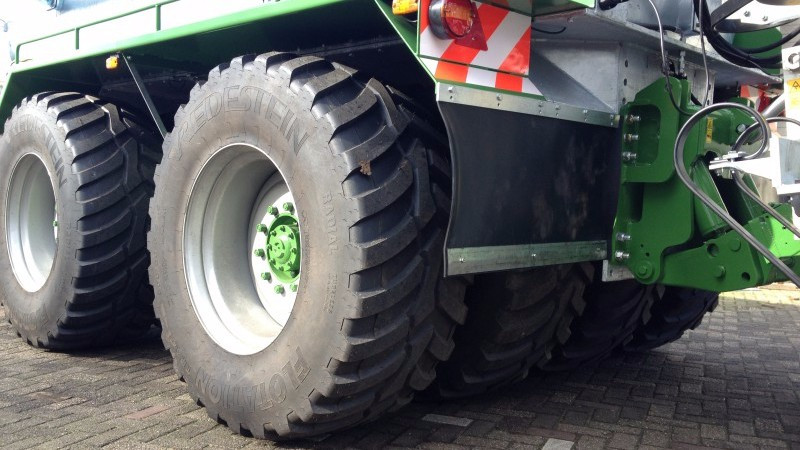

Voor montage onder de dubbeltwin tandem tanks is gekozen voor de Vredestein Flotation Trac band in de maat 600/60R30.5. (Ø 1495 mm; breedte 610 mm). Soepelheid bij een hoog draagvermogen met een lage bandenspanning, geven een zeer grote voetprint en dus een zeer lage oppervlaktedruk. Bij 28 ton totaalgewicht (=24 ton tandemlast) bedraagt de bodemdruk ca. 0,7 kg/cm². De radiale opbouw van de band zonder staalinlagen en het goed lossende profiel geven deze band de voorkeur.

Optioneel is het dubbeltwin tandem onderstel uit te rusten met ontlastingscilinders op de voorste as, zodat tijdens transport (leeg) de trekker meer oplegdruk heeft voor een beter rijgedrag. Daarnaast is, om de stuurmogelijkheden te vergroten, een handmatige besturing leverbaar middels een extra joystick in de cabine.

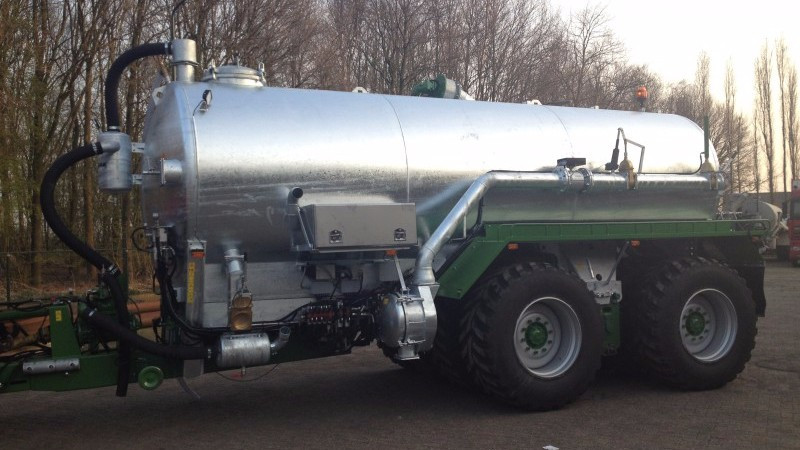

De ROELAMA dubbeltwin tandem tanks kunnen worden geleverd in groottes variërend tussen 13 en 23 m³. Standaard zijn deze tanks uitgerust met een hydraulisch geveerde en verstelbare dissel, een K80 en K50 kogelkoppelingset, hydraulische beremming op 8 wielen, Vredestein banden Flotation Trac 600/60R30.5, een 3- en 4-punts Zuidberg hefinrichting met een hefvermogen van 60 kN, een BP MEC 13500 ltr. vacuümpomp en hydraulische bediening d.m.v. een druk-reduceer-volgorde schakeling.

Daarnaast zijn natuurlijk de gebruikelijke opties verkrijgbaar als bijvoorbeel zuigarm, turbovuller, Isobus bediening, luchtberemming etc. etc.

Standaard uitvoering Dubbeltwin Tandem tanks:

  • - Tank en chassis volledig gegalvaniseerd
  • - Hydraulisch geveerde en verstelbare dissel
  • - K80 kogelkoppeling + K50 kogelkoppeling stuurstang
  • - 8 wielen hydraulisch geremd
  • - Zware tiengaats assen
  • - Achteras elektrisch hydraulisch gestuurd
  • - Spatborden en slangrekken v.v. poedercoating
  • Banden Vredestein 600/60R30.5
  • 3- en 4-punts hefinrichting Zuidberg 60 kN
  • Niveau meter
  • B.P. vacuümpomp MEC 13500
  • Geluidsdemper / olievanger
  • RVS luchtregeling 2"
  • Groothoek kruiskoppelingsas éénzijdig
  • 6" zijaansluiting met snelsluiting linksvoor
  • Hydraulische steunpoot
  • Hydraulisch bediende achterafsluiter
  • 4 meter zuigslang met koppelingen 6"
  • Verlichting en reflectoren
  • Hydraulische bediening d.m.v. druk-reduceer-volgorde schakeling

Verkrijgbare opties:

  • Topdrukcilinder
  • Verschillende typen pompen. Zowel vacuüm- als verdringerpompen
  • Extra zuigaansluitingen
  • Roelama turbovuller 6" of 8"

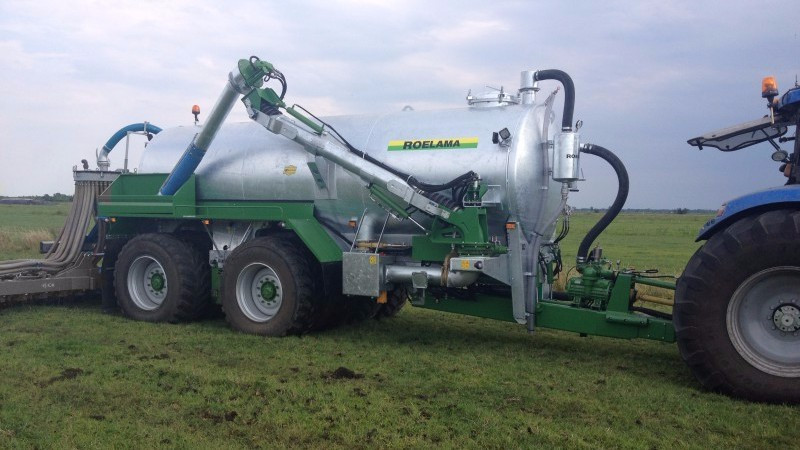

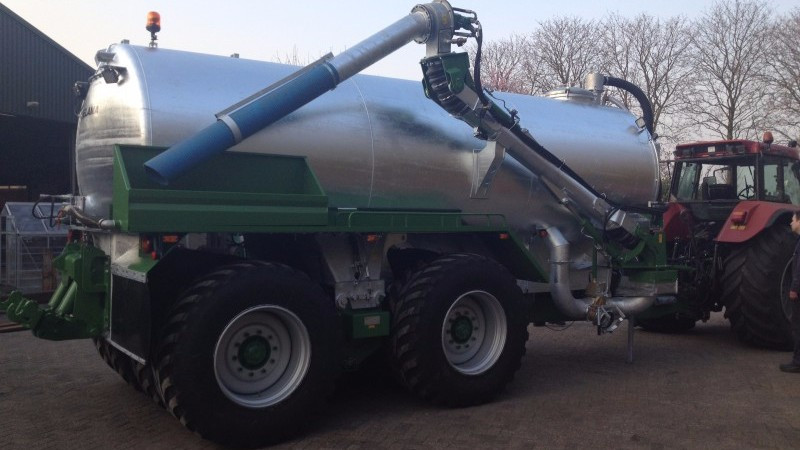

  • Hydraulische zuigarm, Zowel staand als liggend (draaibaar)
  • Elektrisch hydraulische bediening
  • Isobus bediening met touchscreen en joystick
  • (Voor)snijfilter
  • etc. etc.
